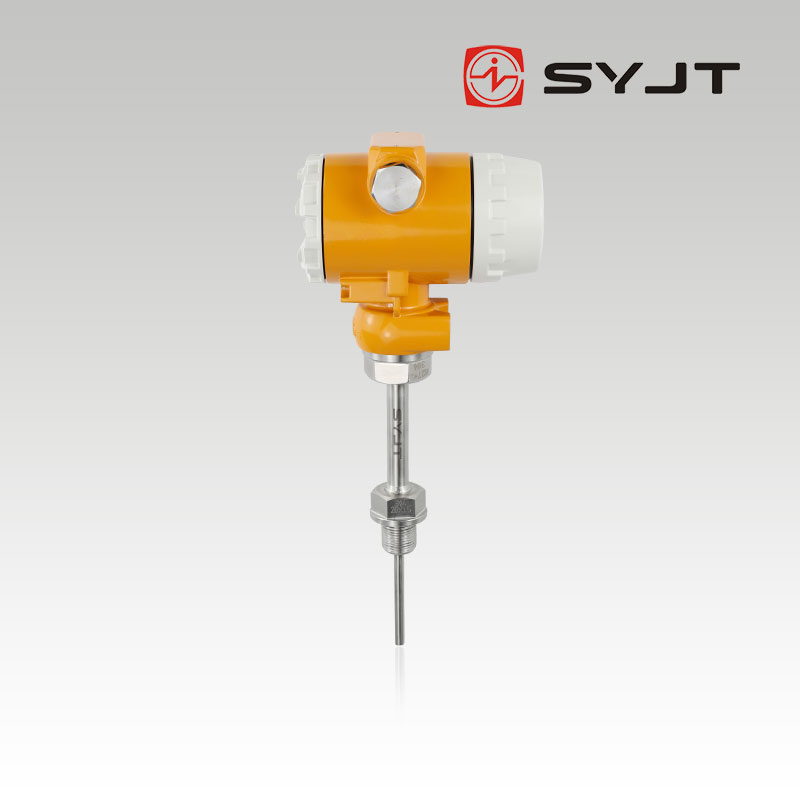

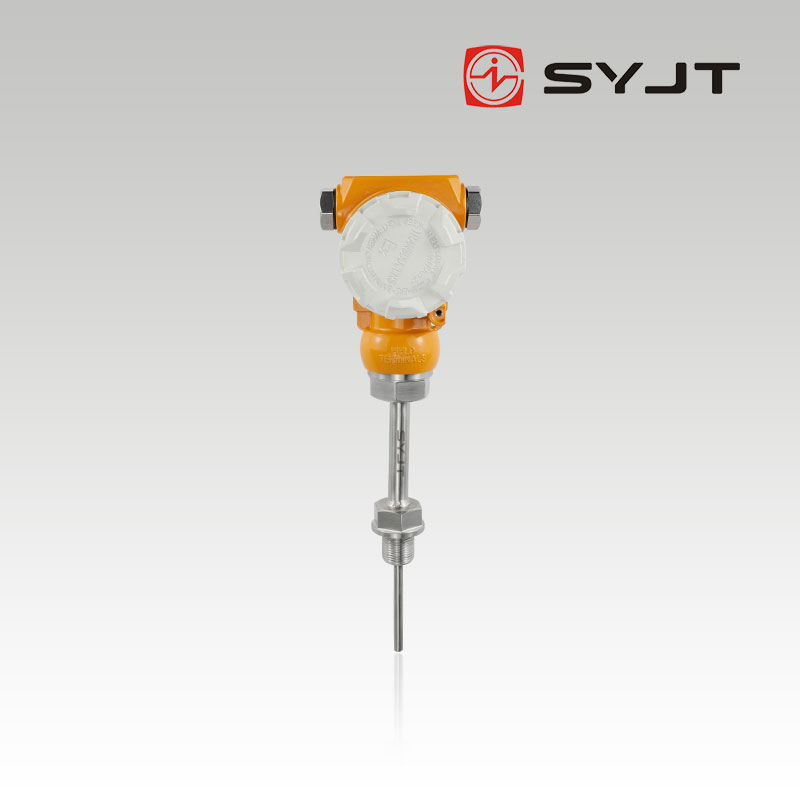

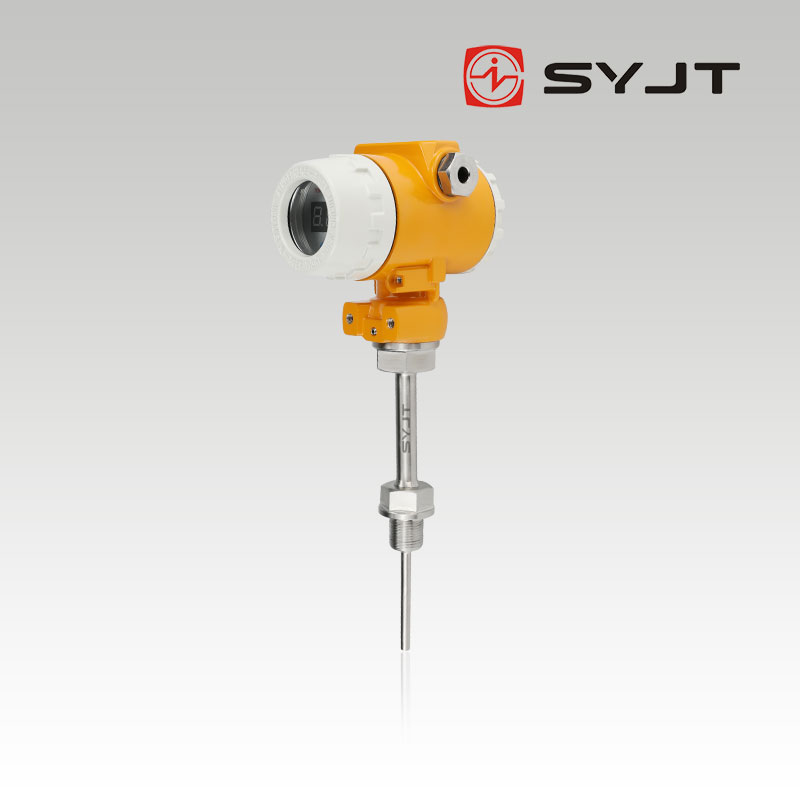

SBW變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。

　　輸入：熱電偶　K型、E型、B型、S型、T型、J型、N型

　　熱電阻Pt100Cu100Cu50(三線制或四線制)

　　輸出：在量程范圍內輸出4-20mA直流信號，與熱電偶輸入的毫伏信號成線性;與熱電阻的輸入電阻信號成線性?；蚺c溫度信號成線性。

　　隔離溫度變送器，輸入與輸出相隔離，隔離電壓為0.5KV增加抗共模干擾能力，更適合計算機聯網使用。

　　基本誤差：※±0.5%FS

　　傳送方式：二線制

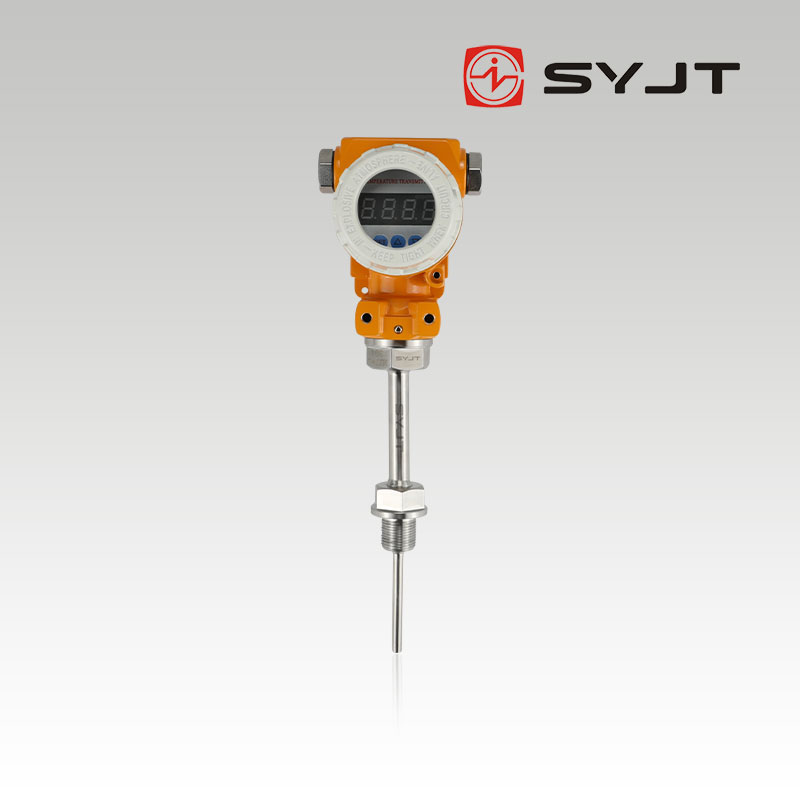

　　顯示方式：(數顯型)LCD四位顯示，熱電偶開路時顯示E……標志且輸出大于20mA。

　　工作電源：變送器工作電源電壓**12V，**35V，額定工作電壓24V。

　　負　　載：極限負載電阻按下式計算：RL(max)=50(Vmin-12)

　　(即24V時，負載電阻可在0～600范圍內選擇用)額定負載250Ω

　　正常工作環境：

　　a)環境溫度-25℃～80℃(常規型)　-20℃～70℃(數顯型)

　　b)相對溫度5%～95%

　　c)機械振動f≤50Hz，振幅<0.15mm

　　d)周圍空氣中不含有對鉻、鎳鍍層、有色金屬及其它合金起腐蝕作用的介質

　　環境溫度影響：≤0.05/1℃

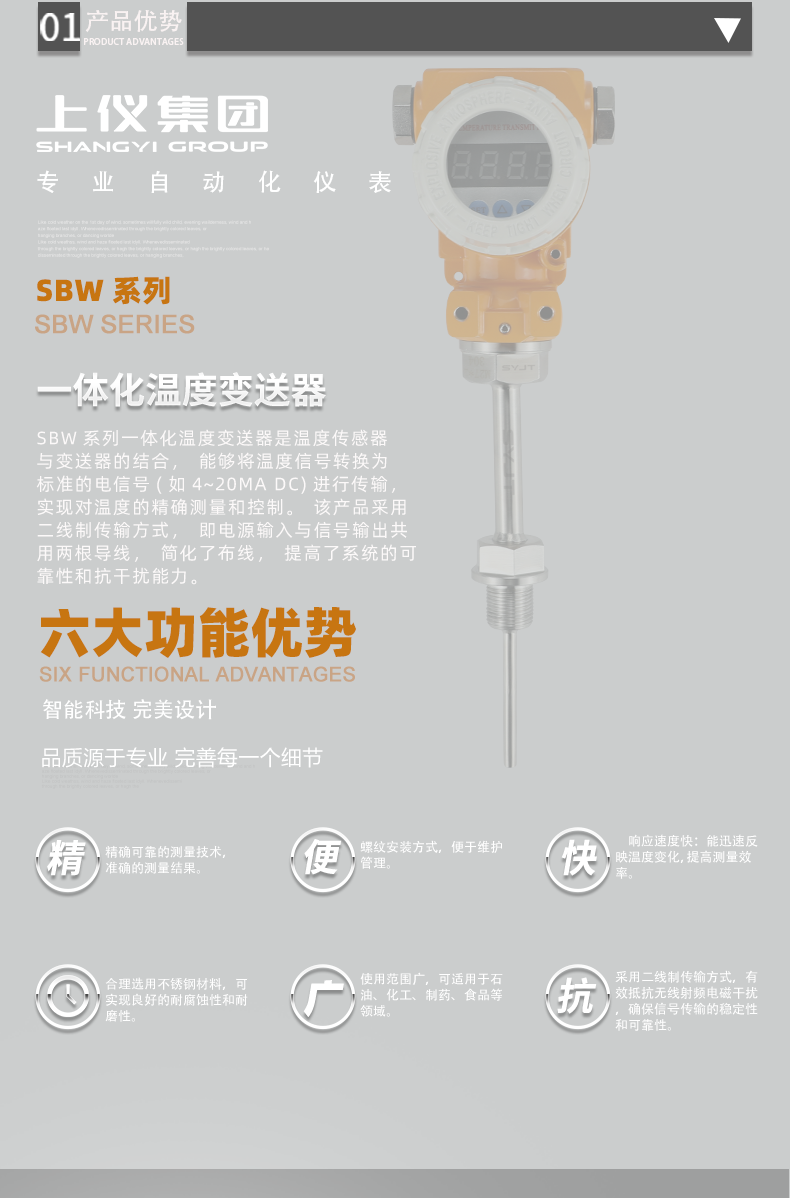

　　一體化溫度變送器特點

　　一體化溫度變送器超小型(模塊φ44×18 )一體化，通用性強

　　二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。

　　冷端、溫漂、非線形自動補償。

　　測量精度高，長期穩定性好。

　　溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。

　　一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。

　　機械保護 IP65 。

　　一體化溫度變送器采用熱電偶溫變，可免用補償導線，降低成本

　　液晶、數碼管、指針等多種指示功能方便現場適時監控。

　　現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離(隔離)式安裝

　　防爆等級： dIIBT4 、 dIIBT5 。

　　防護等級： IP54

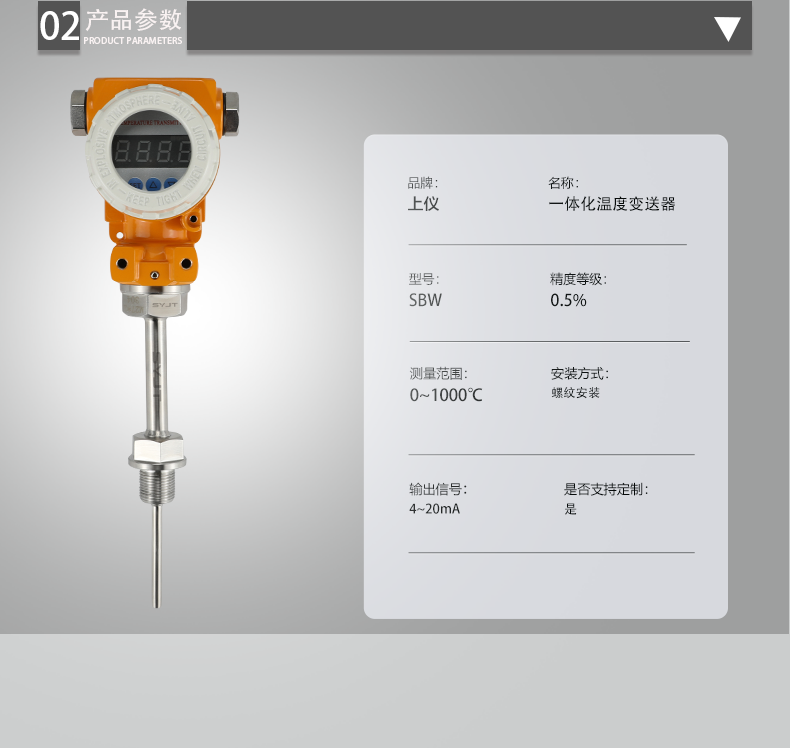

　　一體化溫度變送器技術指標

　　類 別SBW 模塊式溫變SBW 一體化溫變準 確 度0.2%F.S 0.5%F.S輸 入熱電偶： B 、 S 、 T 、 K 、 J 熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50輸 出二線制 4-20mA DC使用溫度-25-85 ℃ (一體化 LCD 表頭時 0-60 ℃ )溫度影響≤0.05%/ ℃濕 度5-95%RH現場顯示無3　1/2LED 3 1/2LCD 0-**** 等分刻度顯示精度無數字式： 0.5 級 指針式： 2.0 級負載能力< 600 Ω (額定負載 250 Ω )外形尺寸44×1870 ×100(中繼器)
