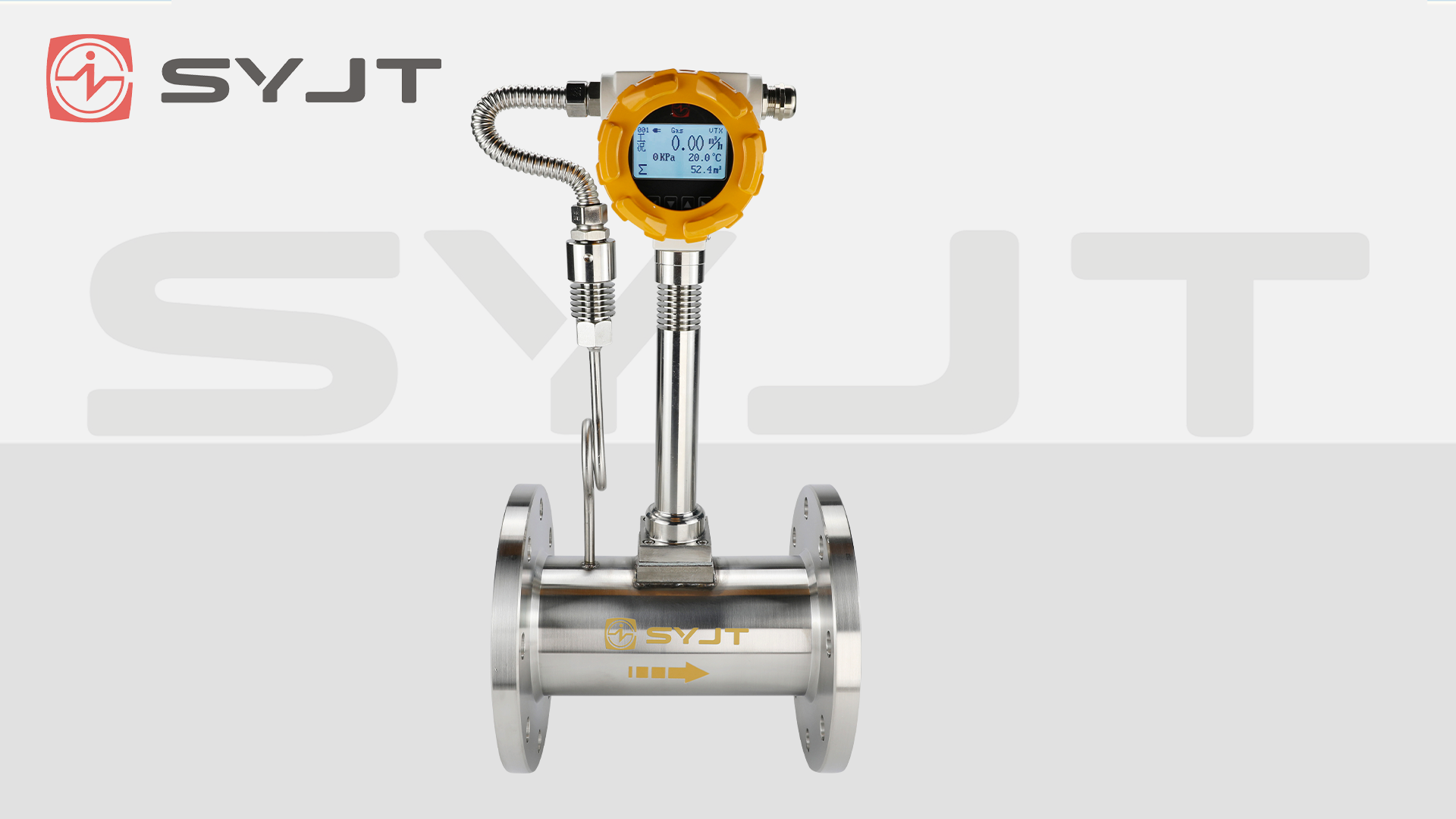

在工業流程自動化與能源管理*域，渦街能量(熱量)計作為流量與熱能計量的核心設備，其技術突破直接影響著生產效率與能效優化水平。上海自動化儀表股份有限公司(以下簡稱“上儀”)依托卡門渦街原理，結合高精度溫度補償技術，研發出具備寬量程比、抗干擾能力強的渦街能量計系列產品。本文將從流體力學基礎、硬件架構、算法邏輯及工程應用四大維度，深度解析其技術內核。
一、卡門渦街現象：流量測量的物理基石
渦街能量計的核心技術源于流體力學中的卡門渦街效應。當流體以特定流速繞過非流線型阻流體(如三角柱或梯形柱)時，會在其下游形成交替脫落的旋渦列，旋渦脫落頻率與流速呈線性關系：
f=dSt?u其中，f為旋渦頻率，St為斯特勞哈爾數(與阻流體形狀及雷諾數相關)，u為流體流速，d為阻流體特征尺寸。
上儀通過CFD仿真與風洞實驗優化阻流體幾何結構，將斯特勞哈爾數穩定范圍擴展至Re=2×10?～7×10?，確保在蒸汽、天然氣等復雜工況下仍能保持±0.5%的流量測量精度。其壓電應力式傳感器采用鋯鈦酸鉛(PZT)晶體，可捕捉旋渦脫落產生的微弱壓力脈動(幅值僅0.1～10Pa)，并通過電荷放大器將機械振動轉化為4～20mA標準信號，實現流量信號的無損傳輸。
二、雙參數補償算法：熱能計量的精度保障
渦街能量計需同時測量流量與溫度，通過以下公式計算熱能：
Q=∫t0t1m˙?cp?ΔTdt其中，m˙為質量流量，cp為流體比熱容，ΔT為進出口溫差。
1. 流量補償技術
上儀能量計內置壓力傳感器與溫度傳感器，通過查表法實時修正蒸汽密度與比熱容。例如，在飽和蒸汽工況下，系統根據壓力值自動調用IAPWS-IF97標準數據庫，將密度誤差從傳統固定值法的±3%降低至±0.2%。
2. 溫度補償技術

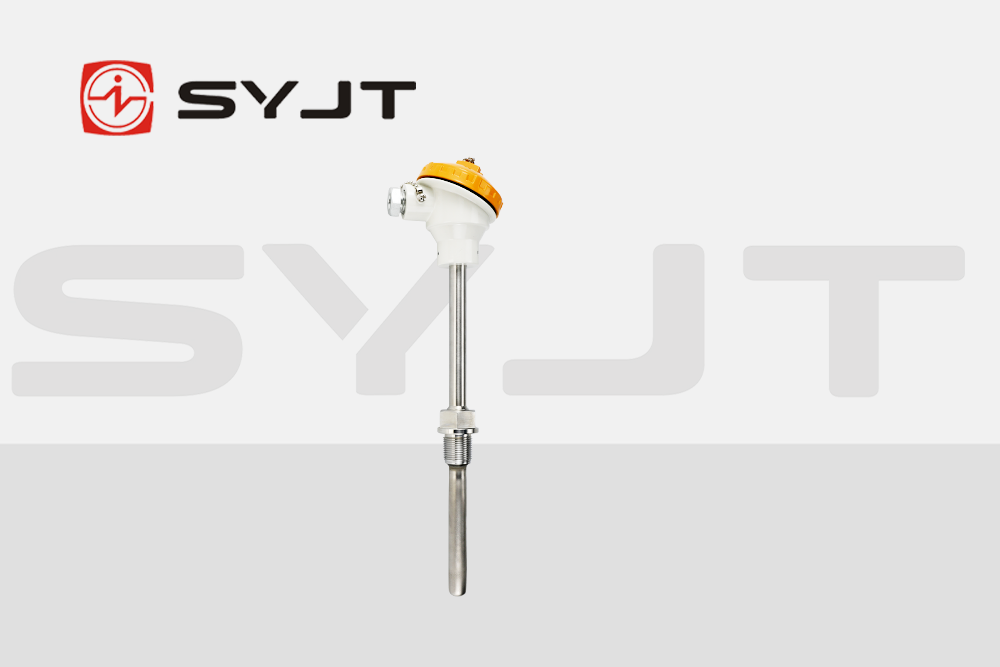

采用雙鉑銠熱電偶(S型)與鉑電阻(Pt1000)冗余測溫方案，結合卡爾曼濾波算法消除動態溫漂。在蒸汽管道瞬態加熱過程中，系統響應時間縮短至0.5秒，溫度測量重復性優于±0.1℃。
3. 能量積算算法
上儀獨創的自適應積分時間窗技術可根據流量波動自動調整采樣周期，在穩態工況下采用長周期積分(如10秒)以抑制噪聲，在瞬態工況下切換至短周期積分(如0.1秒)以捕捉動態變化。實測數據顯示，該算法使熱能計量誤差較傳統固定積分法降低60%。
三、硬件架構創新：抗干擾與可靠性設計
1. 流道結構優化
采用縮徑+整流器+渦街發生器三級組合設計，使流體在進入測量段前形成充分發展的湍流(Re>4000)。實驗表明，該結構使直管段要求從傳統方案的20D縮短至5D，同時將流速分布系數(Cv)提升至0.995。
2. 電磁兼容性設計
傳感器外殼采用316L不銹鋼與氧化鋯陶瓷復合材料，屏蔽效能達80dB(10kHz～1GHz)。內部電路板實施三級濾波：
一級濾波：共模電感抑制電源線傳導干擾
二級濾波：π型LC濾波器消除差模噪聲
三級濾波：軟件數字陷波器濾除工頻諧波
在5000V/m電磁場干擾測試中，輸出信號波動幅度小于±0.1%。
3. 防堵自清潔技術
針對含塵工況，上儀開發了脈沖反吹系統：通過壓縮空氣周期性沖擊傳感器表面，配合PTFE疏水涂層，使粉塵沉積量減少90%。在某鋼廠高爐煤氣計量項目中，設備連續運行18個月無需停機維護。
結語
上儀渦街能量(熱量)計通過將經典流體力學原理與現代傳感技術深度融合，構建了覆蓋流量測量、溫度補償、能量積算的全鏈條技術體系。其雙參數補償算法、硬件抗干擾設計及行業定制化方案，不僅滿足了工業級計量的嚴苛要求，更為能源數字化管理提供了可靠的數據底座。隨著“雙碳”戰略推進，該技術將在流程工業節能降耗、城市供熱系統智能化等*域發揮更大價值。
