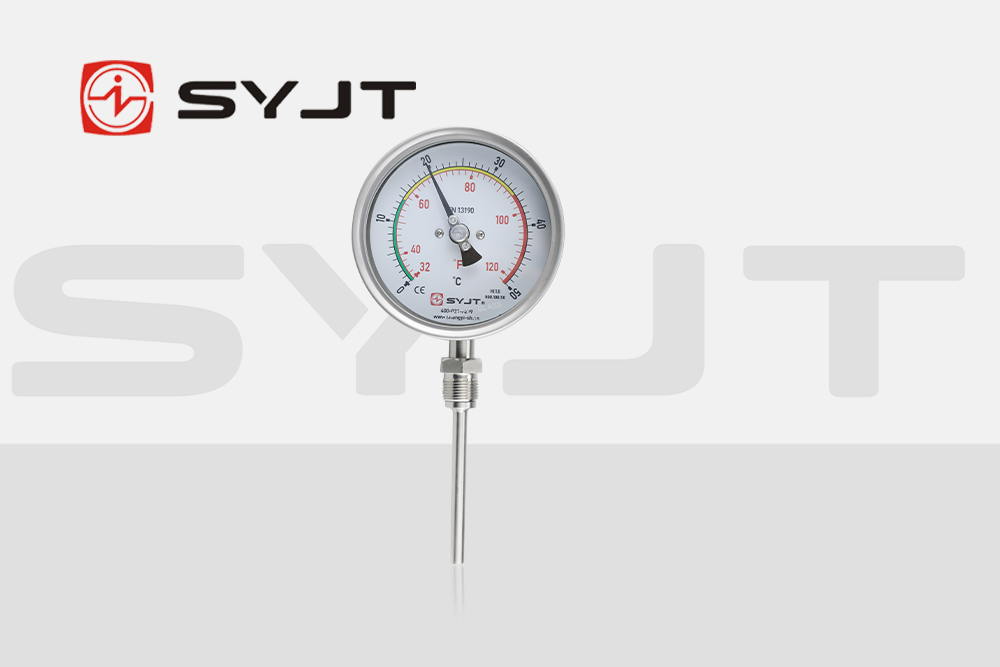

在工業自動化與過程控制*域，溫度測量是保障生產安全與效率的核心環節。上儀集團作為國內溫度儀表*域的*軍企業，其研發的WSS系列雙金屬溫度計憑借高精度、高可靠性及靈活適應性，成為中低溫(-80℃~+500℃)現場測量的優選方案。該系列儀表通過雙金屬片熱膨脹效應實現機械傳動測溫，無需外部供電即可完成實時監測，廣泛應用于石油、化工、船舶、冶金等高要求工業場景。
一、技術原理：熱膨脹效應驅動的機械測溫
上儀雙金屬溫度計的核心元件為多層復合雙金屬片，由兩種熱膨脹系數差異顯著的金屬(如鐵鎳合金與銅鎳合金)通過冷軋工藝緊密貼合而成。當溫度變化時，雙金屬片因膨脹系數差異產生角位移，帶動螺旋卷狀結構展開或收縮，通過精密齒輪傳動機構驅動指針旋轉，*終在圓形分度標尺上顯示溫度值。這一過程本質是將溫度變化轉化為機械位移，具有響應速度快(≤40秒)、無滯后誤差的特點，尤其適用于中低溫區間的連續監測。
二、核心優勢：精準、耐用、多場景適配
寬溫域與高精度
WSS系列支持-80℃~+500℃的寬溫域測量，精度等級達1.0級或1.5級，滿足工業過程控制對溫度敏感性的嚴格要求。例如，在船舶動力系統中，該儀表可實時監測冷卻水溫度，誤差范圍控制在±1.5℃以內，確保發動機高效運行。
結構強化與防護性能
采用304/316L不銹鋼保護管與雙層密封膠圈設計，防護等級達IP65，可抵御強腐蝕介質(如酸堿蒸汽)與潮濕環境侵蝕。全自動氬弧焊接工藝確保焊縫晶間腐蝕小于0.1%，在高溫高壓工況下仍能保持結構完整性。
模塊化安裝與靈活適配
提供軸向型、徑向型、萬向型及抽芯式四種結構形式，支持螺紋、法蘭、英制螺紋等多種連接方式。例如，在化工反應釜中，萬向型儀表可通過360°旋轉接頭實現無死角安裝;抽芯式設計支持不停機更換機芯，降低維護成本。
三、典型應用場景：從工業到科研的全覆蓋
石油化工行業
在煉油裝置中，WSS系列儀表用于監測加熱爐出口油溫(200℃~450℃)，其不銹鋼保護管可承受6.4MPa壓力，防止因介質沖擊導致的損壞。同時，電接點型儀表可聯動報警系統，當溫度越限時自動觸發停機保護。
船舶動力系統
在柴油機冷卻水回路中，軸向型儀表通過M27×2螺紋固定于管道，實時顯示水溫(50℃~90℃)，其耐震性能可抵御船舶航行時的振動沖擊，確保數據穩定性。
食品加工與科研
在乳制品滅菌工藝中，萬向型儀表配合衛生型法蘭安裝，精準測量巴氏殺菌溫度(72℃~85℃)，滿足HACCP體系對溫度監控的合規性要求。
四、技術參數與選型指南
參數規格
測量范圍-80℃~+500℃(分段可選，如0℃~100℃、200℃~450℃)
表盤直徑60mm、100mm、150mm(電接點型限100mm)
精度等級1.0級(±1.0%量程)、1.5級(±1.5%量程)
防護等級IP65(防塵防水)、IP68(可選抽芯式)
連接方式M16×1.5、M27×2、G1/2、NPT1/2等
探桿長度50mm~2000mm(定制化服務)
選型建議：
高溫高壓環境優先選擇316L不銹鋼保護管與萬向型結構;
振動工況下建議選用抽芯式設計，便于快速維護;
遠程監控需求可搭配電接點型，輸出4-20mA信號至PLC系統。
五、維護與使用注意事項
安裝規范
嚴禁扭動儀表外殼，保護管彎曲半徑需大于探桿直徑的5倍，避免機械應力導致的測量偏差。
環境限制
儀表應在-30℃~+80℃的環境溫度中運行，長期暴露于極端溫度可能加速密封件老化。
定期校準
建議每6個月進行一次零點與量程校準，使用標準溫度計(如鉑電阻)對比讀數，誤差超過±2℃時需更換雙金屬片。
上儀雙金屬溫度計以“機械傳動測溫”為核心技術，融合了材料科學、精密制造與工業設計，成為中低溫測量的標桿產品。其無汞環保、免維護、高性價比的特性，不僅契合“雙碳”目標下的綠色制造需求，更在智能制造轉型中為企業提供了可靠的溫度監控解決方案。持續迭代產品，推動溫度儀表向智能化、集成化方向發展。
